Cimalco Premoldeados

Premoldeados industrializados

Bloques y adoquinespara obra civil y vial.

Producimos bloques, adoquines y revestimientos de canales aluvionales con procesos automatizados que garantizan uniformidad y calidad constante.

Bloquera

Bloques para mampostería

Piezas modulares para cerramientos, obra civil y construcción en seco. Variantes técnicas fabricadas bajo certificación AABH.

Bloquera

Bloque liso de hormigon

P20

Modulo estandar para mamposteria y muros de uso general.

Ancho

19 cm

Largo

39 cm

Altura

19 cm

Cantidad x m2

12,5

Cantidad x pallet

Consulta directa

Disponibilidad, tiempos y condiciones de entrega.

Contactanos por este producto

Bloquera

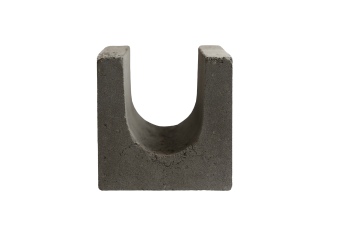

Bloque liso U

U20

Pieza para vigas encadenadas y refuerzos estructurales.

Ancho

19 cm

Largo

39 cm

Altura

19 cm

Cantidad x m2

12,5

Cantidad x pallet

Consulta directa

Disponibilidad, tiempos y condiciones de entrega.

Contactanos por este producto

Bloquera

Medio bloque liso

M20

Formato medio bloque para ajustes, encuentros y terminaciones.

Ancho

19 cm

Largo

19 cm

Altura

19 cm

Cantidad x m2

Cantidad x pallet

180

Nota tecnica

Imagen referencial de línea. Consultar disponibilidad y terminaciones.

Contactanos por este producto

Bloquera

Bloque splitado

SP20

Terminacion texturada para lectura arquitectonica.

Ancho

19 cm

Largo

39 cm

Altura

19 cm

Cantidad x m2

12,5

Cantidad x pallet

Consulta directa

Disponibilidad, tiempos y condiciones de entrega.

Contactanos por este producto

Bloquera

Medio bloque splitado

MSP20

Variante modular para ajustes dentro de la linea splitada.

Ancho

19 cm

Largo

19 cm

Altura

19 cm

Cantidad x m2

Cantidad x pallet

180

Consulta directa

Disponibilidad, tiempos y condiciones de entrega.

Contactanos por este producto

Bloquera

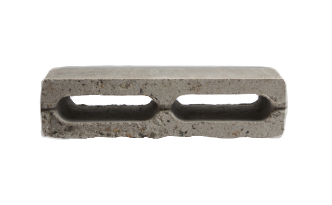

Bloque liso murete

P10

Solucion para tabiques y muros de menor espesor.

Ancho

9,5 cm

Largo

39 cm

Altura

19 cm

Cantidad x m2

12,5

Cantidad x pallet

180

Consulta directa

Disponibilidad, tiempos y condiciones de entrega.

Contactanos por este producto

Adoquines

Pavimento articulado

Adoquines para circulación, veredas y urbanización. Producción en serie con opción de color. Fabricados bajo certificación AABH.

Pavimentos

Uni 8

UNI 8

Adoquin articulado con opcion color para alto uso.

Ancho

12 cm

Largo

22 cm

Altura

8 cm

Cantidad x m2

m2 x pallet

12,3

Seleccionar color

Gris

Contactanos por este producto

Pavimentos

Holanda 8

Adoquin rectangular con opcion color para superficies moduladas.

Ancho

10 cm

Largo

20 cm

Altura

8 cm

Cantidad x m2

m2 x pallet

12,9

Seleccionar color

Gris

Contactanos por este producto

Pavimentos

Holanda 6

Version de menor espesor para pavimentos modulares con opcion color.

Ancho

10 cm

Largo

20 cm

Altura

6 cm

Cantidad x m2

m2 x pallet

16,2

Seleccionar color

Gris

Contactanos por este producto

Cimalco Premoldeados · Piezas industriales

Premoldeados · Oil & Gas

Premoldeados para Oil & Gas,Vaca Muerta y Patagonia.

Disenamos y fabricamos estructuras de hormigon pensadas para una instalacion eficiente y una durabilidad prolongada. Bases de AIB, bodegas de pozo y camaras de inspeccion, entre otros, conforman esta linea para obras criticas.

Piezas a medida

Industriales y Oil & Gas

Bases AIB, sleepers, cámaras, fundaciones y piezas bajo plano. Respaldo Ley 3338 para Oil & Gas en Neuquén.

Cimalblock

Contactanos por esta pieza

Cimalblock medio

Contactanos por esta pieza

Cimalblock diagonal

Contactanos por esta pieza

Cuerpo de anclaje 80

Contactanos por esta pieza

New Jersey

Contactanos por esta pieza

Cámaras

Cámaras típicas

Dimensiones estándar de cámaras premoldeadas con tabla de pesos para especificación rápida.

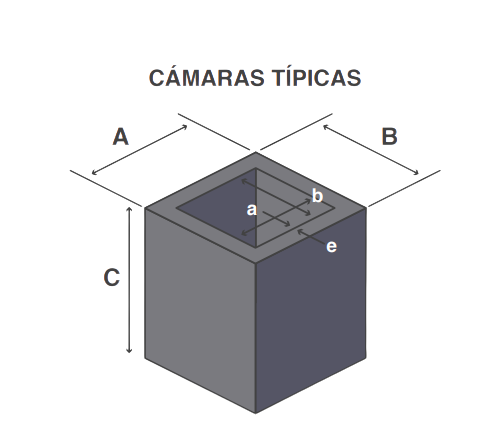

Explicación de tamaños

Contactanos por esta linea

Camaras tipicas

Dimensiones y peso

Valores externos, internos y espesor segun la tabla entregada.

Camara	A ext.	B ext.	C ext.	a int.	b int.	e	Peso
C1	0,75	0,75	0,75	0,60	0,60	0,075	494,1 kg
C2	1,00	1,00	0,90	0,80	0,80	0,10	931,2 kg
C3	1,30	1,30	1,15	1,00	1,00	0,15	2264,4 kg
C4	1,50	1,50	1,35	1,20	1,20	0,15	3142,8 kg
C5	1,80	1,80	1,65	1,50	1,50	0,15	4730,4 kg

Cimalco Premoldeados · Protección de erosiones

Sistema HR · Bloques para canales y taludes

Protección de erosionescon Bloques HR.

Bloques de hormigón para revestimiento de canales aluvionales, taludes, ductos y obras hidráulicas. Alternativa durable frente a enrocados, gaviones y sistemas Maccaferri.

Sistema HR

Bloques HR y losetas

Piezas para revestimiento de obras hidráulicas e infraestructura vial. Consultar disponibilidad según modelo y cantidad.

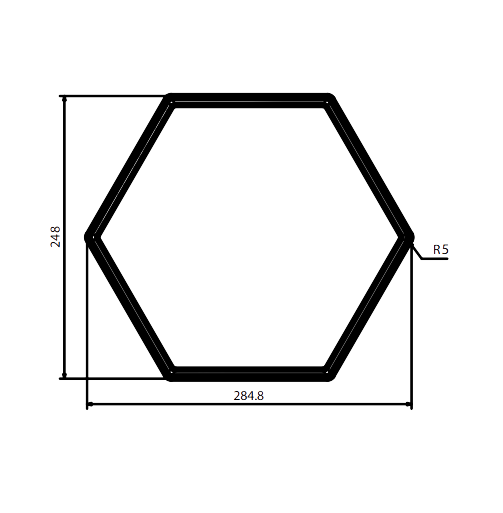

HR 60

Peso especifico

2320 kg/m3

Volumen

1267,72 cm3

Volumen m3

0,0013

Peso teorico

2,94 kg

Altura

0,06 m

Area

0,021 m2

Contactanos por este producto

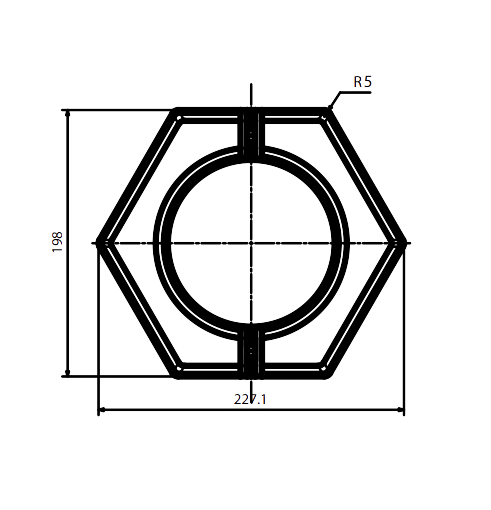

HR 80

Peso especifico

2320 kg/m3

Volumen

1707,00 cm3

Volumen m3

0,0017

Peso teorico

3,96 kg

Altura

0,08 m

Area

0,021 m2

Contactanos por este producto

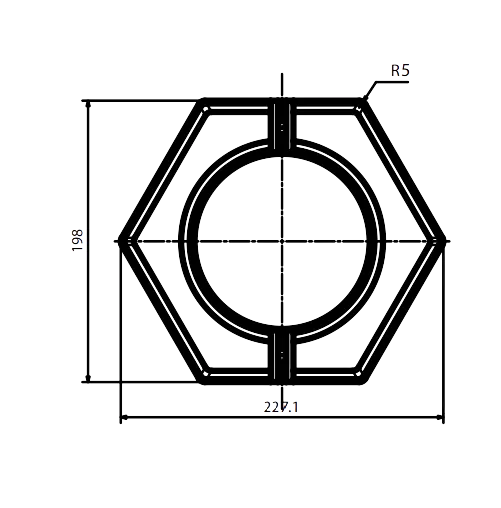

HRD 100

Peso especifico

2320 kg/m3

Volumen

3333,99 cm3

Volumen m3

0,0033

Peso teorico

7,73 kg

Altura

0,10 m

Area

0,033 m2

Contactanos por este producto

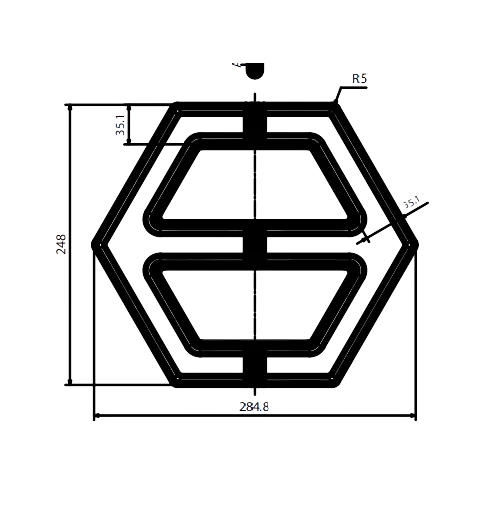

HRD 120

Peso especifico

2320 kg/m3

Volumen

4042,15 cm3

Volumen m3

0,0040

Peso teorico

9,38 kg

Altura

0,12 m

Area

0,034 m2

Contactanos por este producto

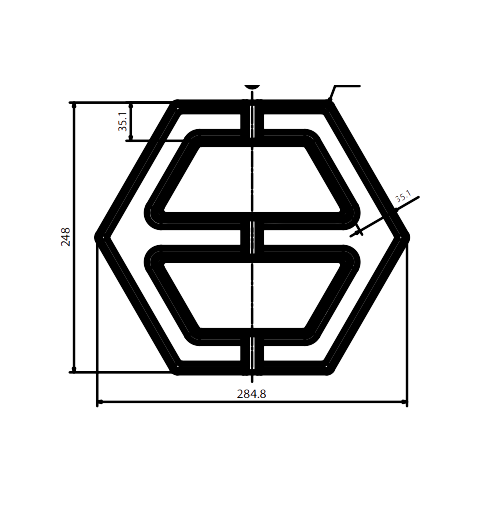

HL 60

Peso especifico

2320 kg/m3

Volumen

3178,52 cm3

Volumen m3

0,0032

Peso teorico

7,37 kg

Altura

0,06 m

Area

0,053 m2

Contactanos por este producto

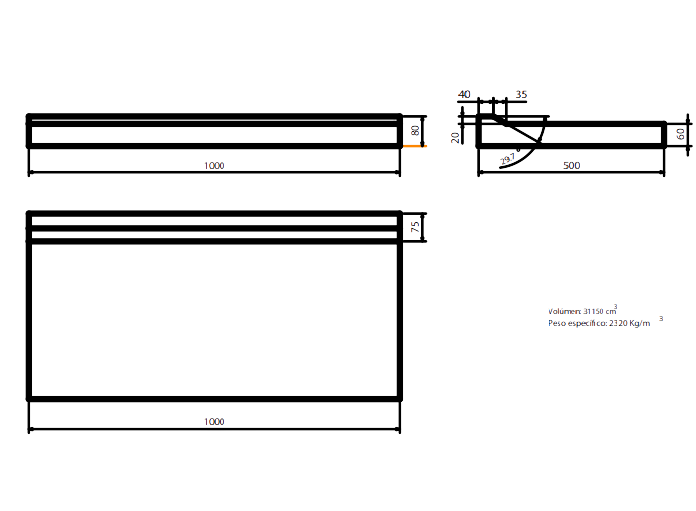

Loseta coronamiento

Peso especifico

2320 kg/m3

Volumen

35000 cm3

Volumen m3

0,0350

Peso teorico

81,20 kg

Altura

0,07 m

Area

0,500 m2

Contactanos por este producto

Consultar sistema HR

Cimalco Energía

Pretensados · Líneas eléctricas

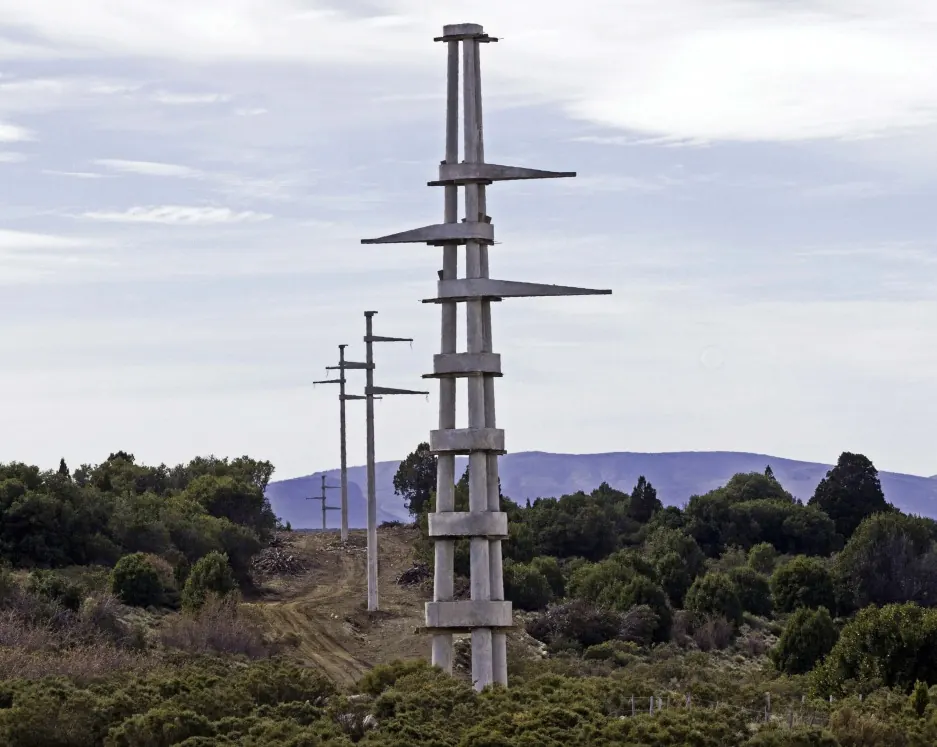

Postes pretensadospara tendidos eléctricos.

Proveemos columnas y piezas especiales para tendidos electricos de baja, media y alta tension, cumpliendo con los mas altos estandares de seguridad y control tecnico.

La linea de pretensados esta orientada a baja, media y alta tension, con piezas para infraestructura electrica y control tecnico en fabrica.

Tabla tecnica actualizada con los valores corregidos de cargas limites, diametros y pesos por longitud.

Contactanos por pretensados

Columnas, pesos y medidas

Tabla técnica

Valores de referencia en kg según longitud y carga límite.

L (m)	300	400	600	750	900	1050	1200	1500	1800	2100	2400	2700	3000	3300	3600	3900	4200	4500	4800	5100	6000	6000	7000
Diametro (cm)	12	13,5	16,5	18	18	21	22,5	24	25,5	27	27	30	30	30	33	33	36	36	37,5	39	40,5	42	43,5
7,50	379	434	494	548	548	661	721	783	848	915	915	1056	1056	1056	1206	1337	1537	1537	1642	1751	1864	1980	2100
8,00	422	481	544	601	601	723	788	855	925	997	997	1148	1148	1148	1309	1455	1671	1671	1784	1902	2023	2147	2276
8,50	-	480	595	657	657	788	857	929	1004	1081	1081	1243	1243	1243	1416	1578	1809	1809	1931	2056	2186	2319	2457
9,00	-	526	649	715	715	855	930	1007	1086	1169	1169	1342	1342	1342	1526	1705	1952	1952	2082	2216	2354	2497	2643
9,50	-	-	-	776	776	926	1005	1087	1171	1259	1259	1443	1443	1443	1639	1837	2099	2099	2238	2380	2527	2679	2835
10,00	-	-	-	840	840	999	1083	1170	1260	1353	1353	1548	1548	1548	1756	1973	2252	2252	2398	2549	2705	2866	3031
10,50	-	-	-	906	906	1074	1163	1255	1351	1449	1449	1656	1656	1656	2113	2113	2409	2409	2564	2724	2889	3059	3234
11,00	-	-	-	975	975	1153	1247	1344	1445	1549	1549	1768	1768	1768	2258	2258	2570	2570	2734	2903	3077	3257	3441
11,50	-	-	-	1047	1047	1235	1334	1436	1543	1652	1652	1882	1882	1882	2408	2408	2737	2737	2910	3088	3271	3460	3654
12,00	-	-	-	1121	1121	1319	1424	1532	1643	1759	1759	2001	2001	2001	2563	2563	2909	2909	3090	3278	3470	3669	3873
12,50	-	-	-	-	1199	1407	1517	1630	1747	1869	1869	2382	2382	2382	2722	2722	3086	3086	3276	3473	3675	3883	4097
13,00	-	-	-	-	1279	1498	1613	1732	1855	1982	1982	2530	2530	2530	2887	2887	3268	3268	3468	3674	3885	4104	4328
13,50	-	-	-	-	1363	1592	1712	1837	1966	2099	2099	2683	2683	2683	3057	3057	3455	3455	3664	3880	4101	4330	4564
14,00	-	-	-	-	1449	1689	1815	1945	2080	2219	2219	2841	2841	2841	3231	3231	3648	3648	3867	4092	4323	4561	4806
14,50	-	-	-	-	-	-	-	2057	2198	2623	2623	3004	3004	3004	3411	3411	3847	3847	4075	4309	4551	4799	5054
15,00	-	-	-	-	-	-	-	2172	2319	2774	2774	3171	3171	3171	3597	3597	4051	4051	4288	4533	4784	5043	5309
15,50	-	-	-	-	-	-	-	-	2734	2930	2930	3344	3344	3344	3788	3788	4260	4260	4508	4762	5024	5293	5570
16,00	-	-	-	-	-	-	-	-	2887	3091	3091	3523	3523	3523	3984	3984	4476	4476	4733	4997	5270	5549	5837
16,50	-	-	-	-	-	-	-	-	3045	3258	3258	3706	3706	3706	4186	4186	4697	4697	4964	5239	5521	5812	6110
17,00	-	-	-	-	-	-	-	-	3208	3429	3429	3895	3895	3895	4394	4394	4924	4924	5201	5486	5780	6081	6390
17,50	-	-	-	-	-	-	-	-	3376	3606	3606	4090	4090	4090	4607	4607	5157	5157	5445	5740	6044	6356	6677
18,00	-	-	-	-	-	-	-	-	3550	3788	3788	4290	4290	4290	4826	4826	5396	5396	5694	6000	6315	6638	6970
18,50	-	-	-	-	-	-	-	-	-	3976	3976	4496	4496	4496	5052	5052	5642	5642	5950	6267	6593	6927	7270
19,00	-	-	-	-	-	-	-	-	-	4169	4169	4708	4708	4708	5283	5283	5894	5894	6212	6540	6877	7222	7577
19,50	-	-	-	-	-	-	-	-	-	-	4368	4926	4926	4926	5521	5521	6152	6152	6481	6820	7168	7525	7891
20,00	-	-	-	-	-	-	-	-	-	-	4573	5150	5150	5150	5764	5764	6416	6416	6757	7106	7465	7834	8212
20,50	-	-	-	-	-	-	-	-	-	-	-	5380	5380	5380	6014	6014	6688	6688	7039	7400	7770	8150	8540
21,00	-	-	-	-	-	-	-	-	-	-	-	5615	5615	5615	6271	6271	6965	6965	7328	7700	8082	8473	8875
21,50	-	-	-	-	-	-	-	-	-	-	-	-	5858	5858	6534	6534	7250	7250	7623	8007	8400	8804	9218
22,00	-	-	-	-	-	-	-	-	-	-	-	-	6106	6106	6803	6803	7541	7541	7926	8321	8726	9142	9568
22,50	-	-	-	-	-	-	-	-	-	-	-	-	-	6361	7079	7079	7839	7839	8235	8642	9059	9487	9925
23,00	-	-	-	-	-	-	-	-	-	-	-	-	-	6623	7362	7362	8145	8145	8552	8970	9400	9840	10291
23,50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7652	7652	8457	8457	8876	9306	9748	10200	10663
24,00	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7948	7948	8776	8776	9207	9649	10103	10568	11044
24,50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8252	9103	9103	9546	10000	10466	10943	11432
25,00	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8563	9437	9437	9892	10358	10837	11327	11829
25,50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9779	9779	10245	10724	11215	11718	12233
26,00	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10128	10128	10607	11098	11602	12117	12646
26,50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10484	10976	11480	11996	12525	13066
27,00	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10849	11352	11869	12398	12940	13495
27,50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11737	12267	12809	13364	13932
28,00	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12130	12672	13228	13796	14378
